1、卫星图和高程下载
      在地理信息软件里框选需要建模的区域,下载卫星图和高程数据,如下图:
       地形图范围下载
2、卫星图和高程数据坐标投影转换
      打开Global Mapper软件,导入下载好的卫星图点击菜单栏上的

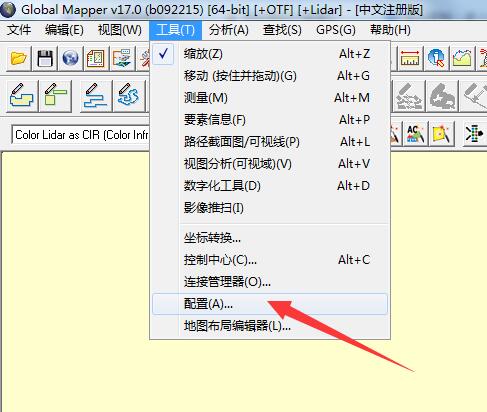

工具>>>配置
      坐标转换截图
     >>>投影>>>UTM>>>确定
      投影转换截图
      此时软件右下角就变成 UTM 坐标了。接下来将转换好的卫星图保存出去,只有保存出去转换的坐标系才起作用。

      卫星图输出

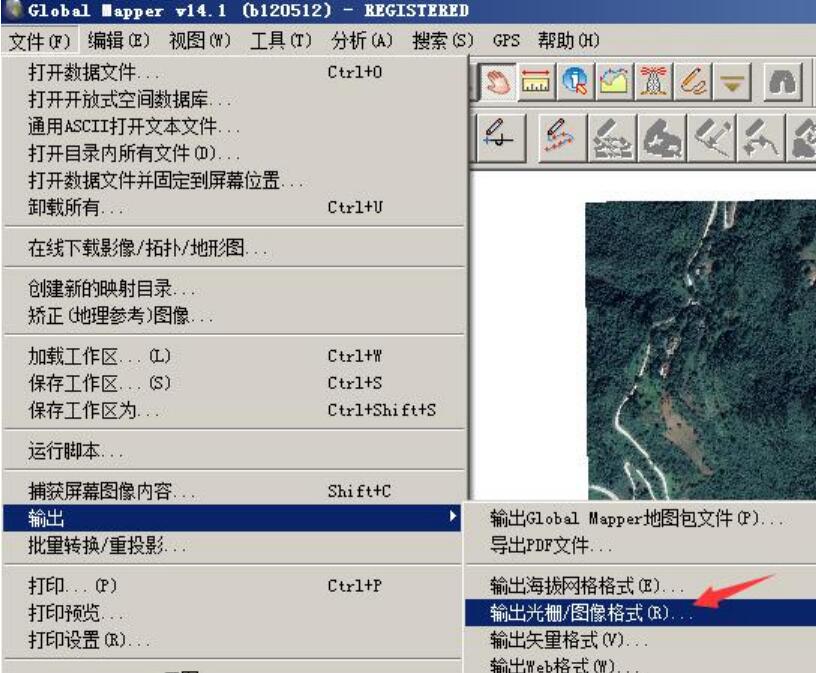

文件>>>输出>>>输出光栅/图像格式
      卫星图转换输出

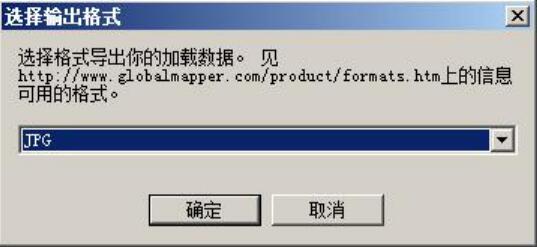

选择 JPG 格式,默认保存即可。
3、用同样的方法将TIF格式的高程数据坐标投影转换成UTM,之后
在 global mapper 中生成 cad 等高线。

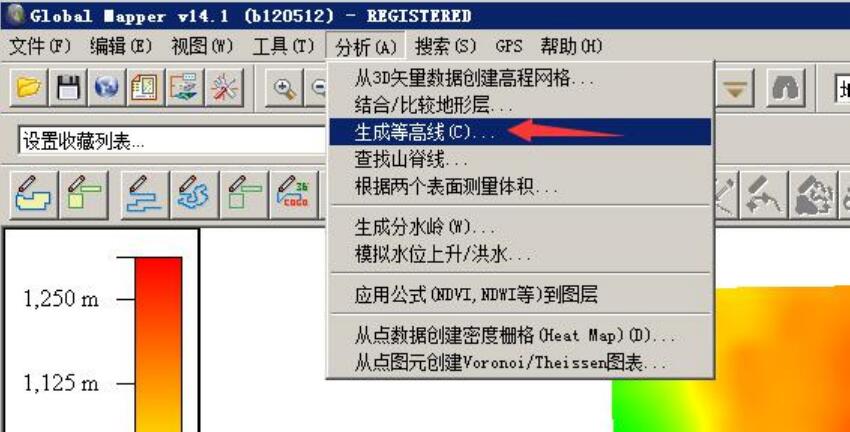

      生成等高线
      分析>>>生成等高线

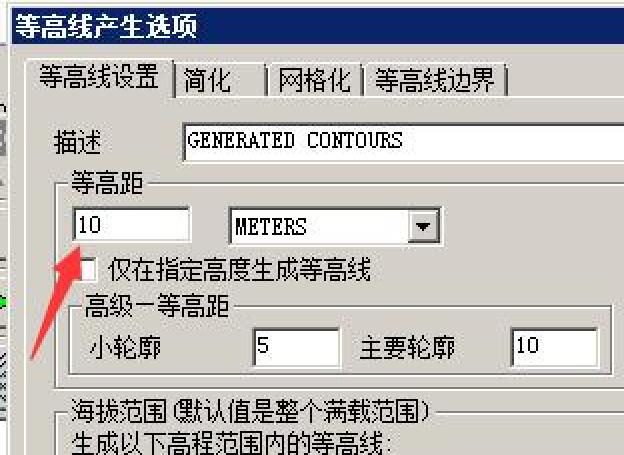

      选择等高线高度
      等高距输入 10,确定就生成等高线了,之后输出等高线。
      输出等高线截图
      文件>>>输出>>>输出矢量格式>>>选择
 DWG 格式,确定。

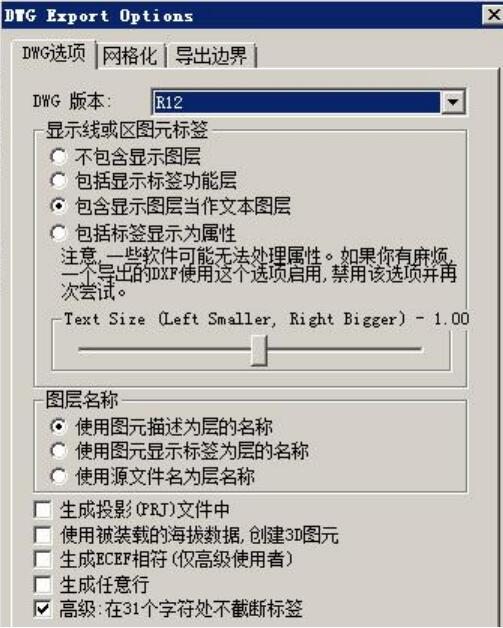

      参数设置
      参数默认保存即可。
4、CAD 等高线生成地形模型

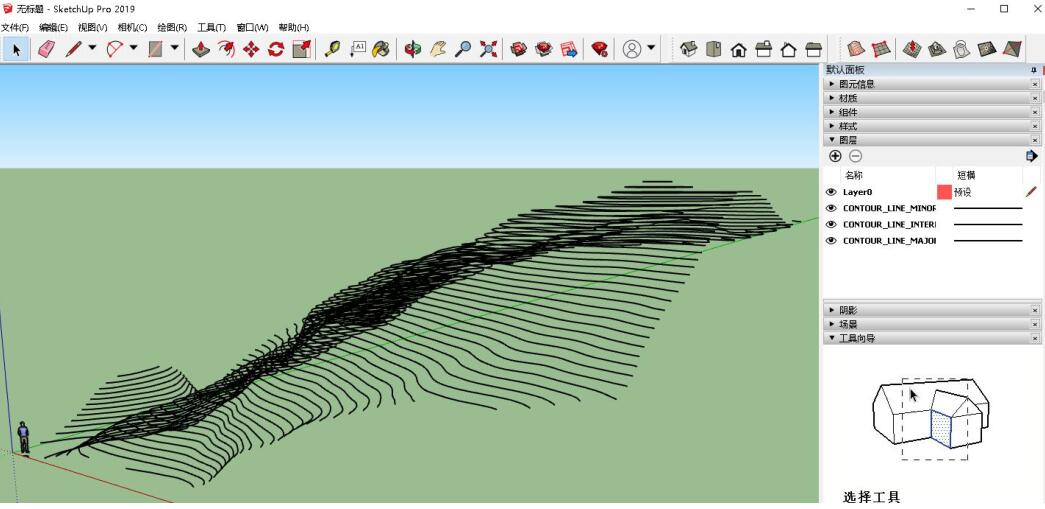

      打开SketchUp2019(其它版本类似)导入生成的 dwg 等高线文件
      导入文件截图
      之后

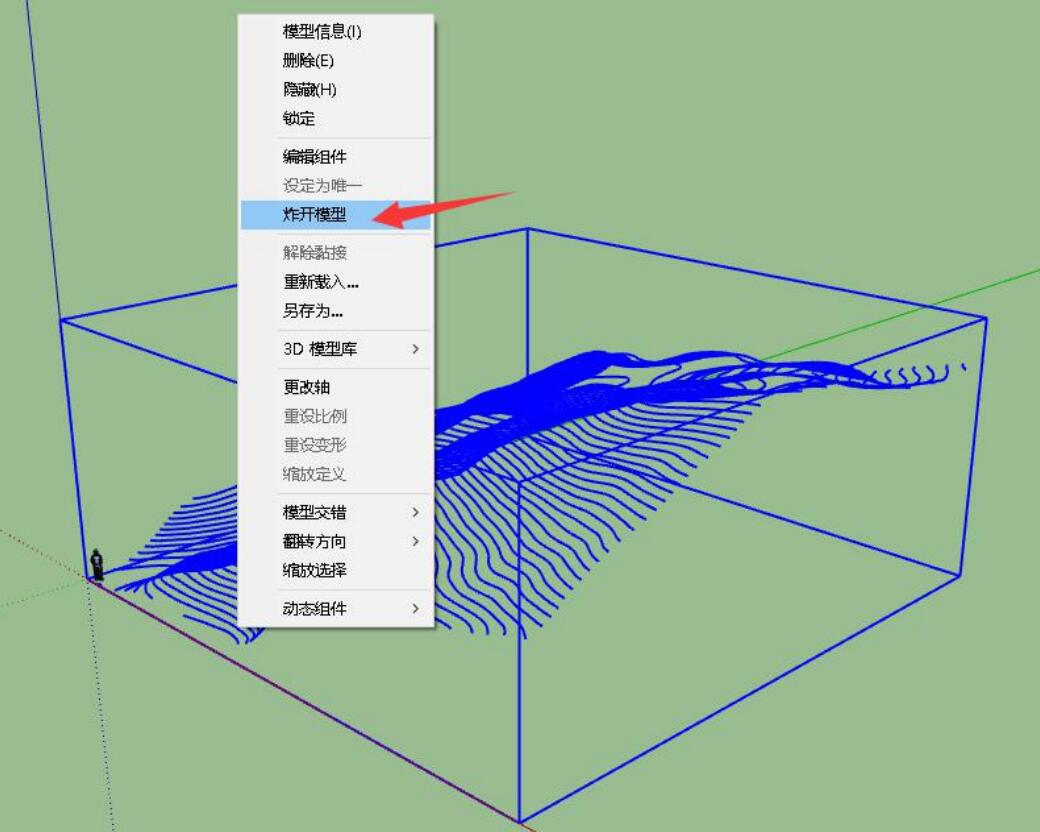

点击选中等高线,右键,炸开模型
      炸开文件截图
      之后点击工具栏中的“根据等高线创建”按钮
      生成地形等高线

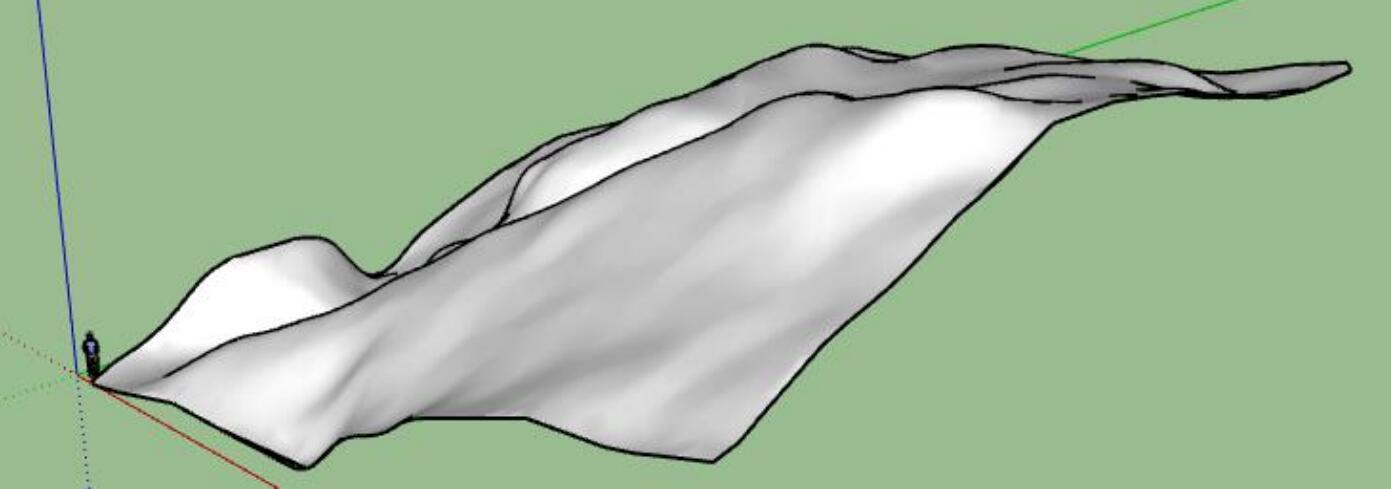

      执行完后生成地形模型,然后隐藏等高线,如下图:
      生成的地形模型
5、给生成的三维地形模型贴卫星图

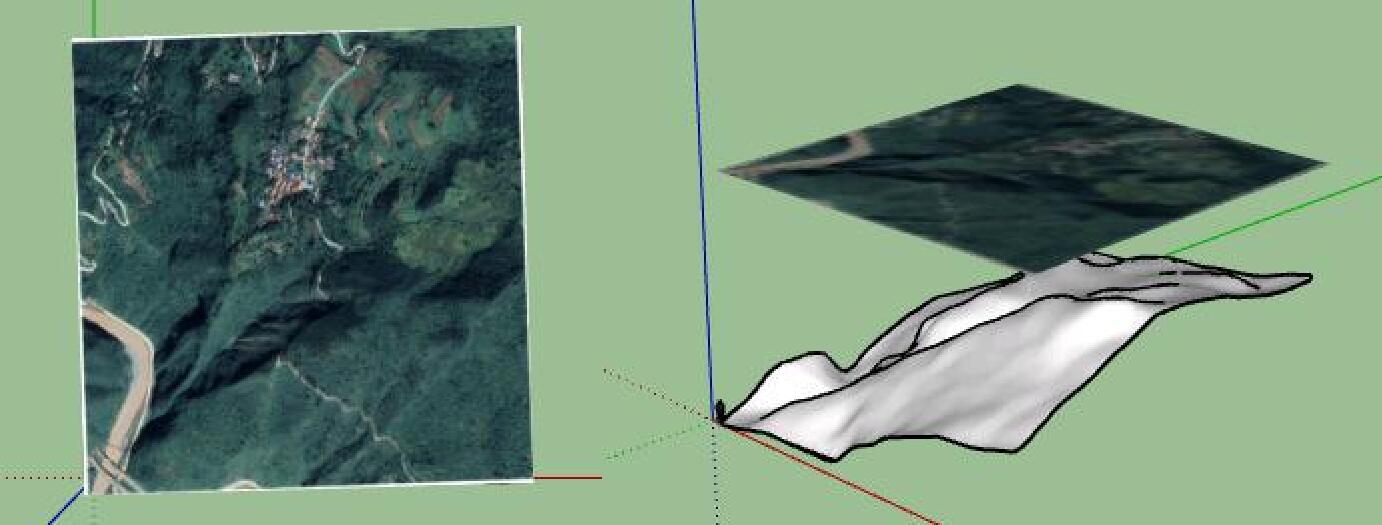

      将转换完的 UTM 卫星图拖入 su 软件,切换视图用移动缩放旋转工具调整图片与地形方向大小一样,且图片在地形正上方。

      贴卫星图步骤

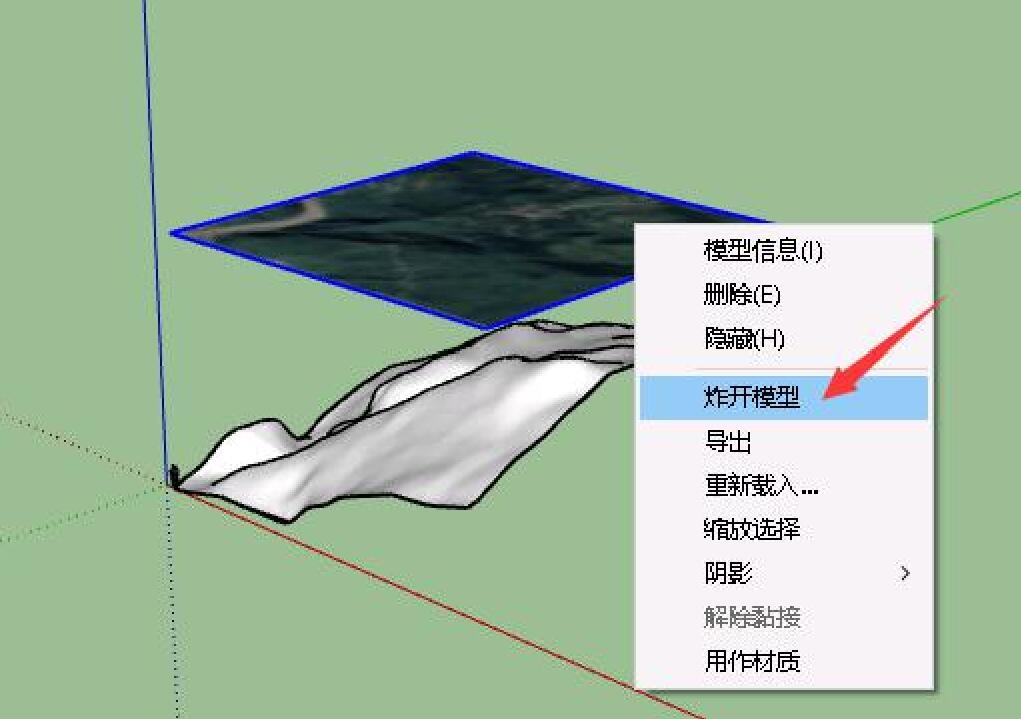

      之后中贴图,右键,炸开模型解

      炸开模型

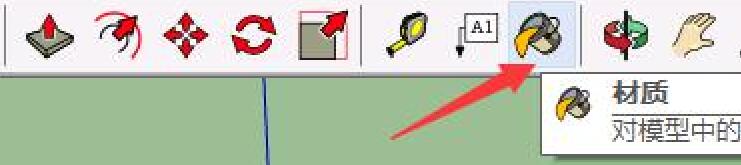

点击材质按钮再按住键盘上的 Alt 键拾取图片材质
      吸取材质
      之后

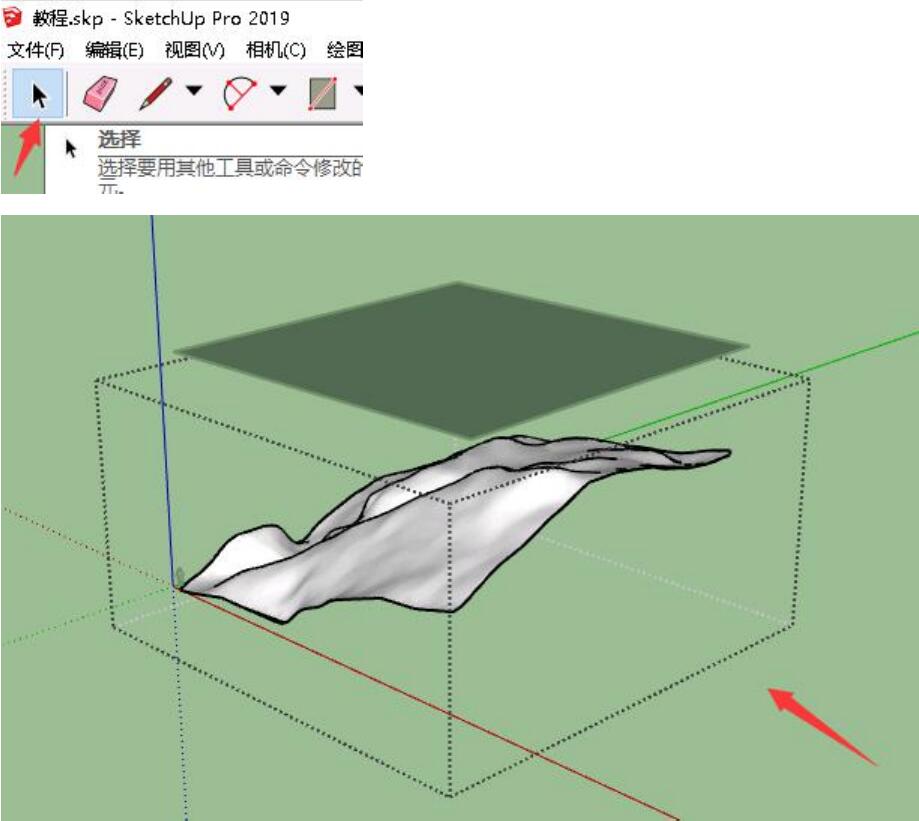

用选择工具双击地形模型进入编辑状态
      编辑状态
      之后再切换用材质按钮工具点击地形模型,地形模型上就有了贴图,点击其他空白处退出地形编辑模式,删除贴图即可。

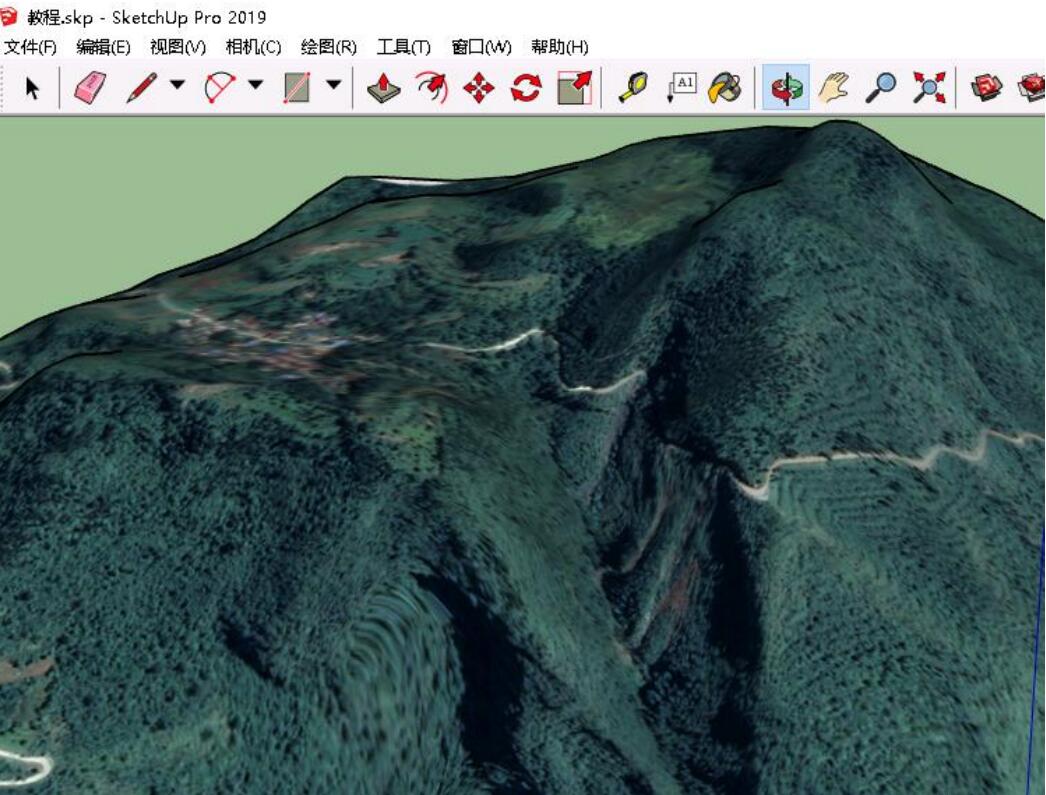

      成品地形模型
